A konzolos lemezcölöpfal az építőmérnöki projektekben, különösen vízparti és földmunkákban használt tartószerkezetek gyakori típusa. Lemezcölöpök beszállítójaként a konzolos cölöpfal tervezési követelményeinek megértése döntő fontosságú a megfelelő termékek biztosításához és a projekt sikerének biztosításához. Ebben a blogban megvizsgáljuk a konzolos lapos cölöpfal legfontosabb tervezési követelményeit.
Geotechnikai szempontok
A konzolos cölöpfal tervezésének első és legalapvetőbb szempontja a telephely geotechnikai viszonyainak megértése. A talaj tulajdonságai, mint a kohézió, a súrlódási szög és az egységsúly jelentős szerepet játszanak a fal stabilitásának és teljesítményének meghatározásában.
Talajvizsgálat
A lemezcölöpfal tervezése előtt elengedhetetlen az átfogó talajvizsgálat. Ez a vizsgálat jellemzően talajmintavételt, laboratóriumi vizsgálatot és in situ vizsgálatokat foglal magában. Ezen vizsgálatok eredményei értékes információkkal szolgálnak a talajszelvényről, így a különböző talajrétegek mélységéről, nyírószilárdsági paramétereiről és összenyomhatóságáról.
Például, ha a talajnak nagy a súrlódási szöge, a lemezcölöpök fala stabilabb lesz, mivel a talaj belső ellenállására támaszkodhat, hogy ellenálljon az oldalirányú erőknek. Másrészt a kohéziós talajok eltérő tervezési megközelítést igényelhetnek, különösen a passzív és az aktív földnyomás számítása szempontjából.
Földnyomás számítás
A konzolos lemezcölöpfal tervezése az aktív és passzív földnyomás számításán alapul. Az aktív földnyomás a fal hátuljára hat, és hajlamos a falat előre tolni, míg a passzív földnyomás a fal elejére hat és ellenáll a fal mozgásának.
A földnyomások kiszámításának leggyakrabban használt módszerei a Rankine és Coulomb elméletek. Ezek az elméletek figyelembe veszik a talaj tulajdonságait, a visszatöltés szögét és a fal dőlését. Az aktív földnyomási együtthatót ($K_a$) és a passzív földnyomási együtthatót ($K_p$) ezen elméletek alapján számítjuk ki, majd a földnyomásokat úgy határozzuk meg, hogy az együtthatókat megszorozzuk az adott mélységben jelentkező függőleges feszültséggel.
Lemezcölöpök szerkezeti tervezése
A geotechnikai feltételek és a talajnyomások meghatározása után a következő lépés a lemezcölöpök tervezése. A lemezcölöpök szerkezeti tervezése során meg kell választani a megfelelő típust, méretet és szelvénymodulust, hogy a fal ellenálljon az alkalmazott terheléseknek.
Lapcölöpök típusai

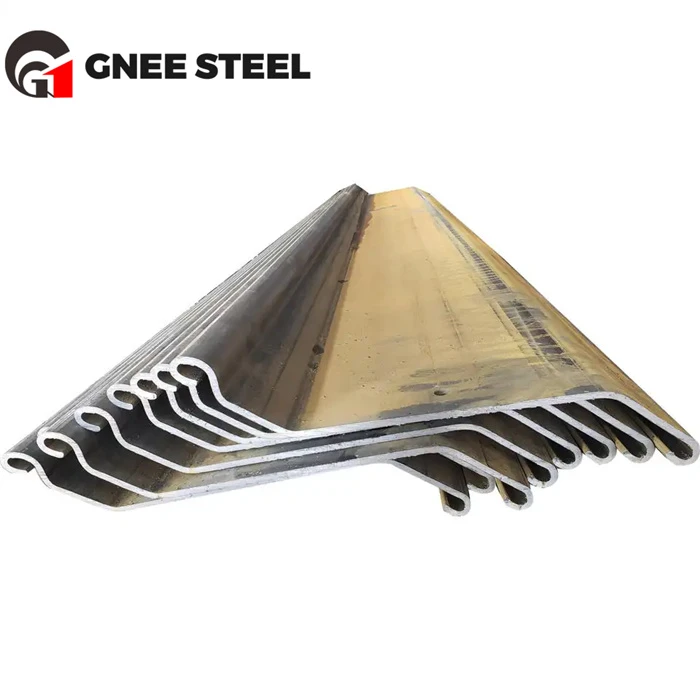

A piacon többféle lapcölöp kapható, többek közöttZ Metszetlap halomésU alakú acéllemez halom. A Z-szelvényű lemezcölöpök nagy szelvénymodulusukról és reteszelő szilárdságukról ismertek, így alkalmassá teszik őket mélyreható földmunkákra és nagy terhelésű alkalmazásokra. Az U alakú acéllemez cölöpök ezzel szemben rugalmasabbak és könnyebben felszerelhetők, és gyakran kevésbé igényes projektekben használják őket.
Szakasz modulus és hajlítási momentum
A lemezcölöp metszetmodulusa kritikus paraméter a szerkezeti tervezésben. Ez a laphalom hajlításnak ellenálló képességének mértéke. A lemezhalomra ható hajlítónyomatékot a földnyomások falmagasság szerinti eloszlása alapján számítjuk ki.
A laphalmot úgy kell megválasztani, hogy szelvénymodulusa elegendő legyen ahhoz, hogy ellenálljon a maximális hajlítónyomatéknak anélkül, hogy túllépné az anyag megengedett feszültségét. Például egy mélyásási projektnél nagyobb keresztmetszeti modulusú lemezcölöpökre lehet szükség a nagyobb hajlítónyomatékok kezelésére.
Interlock Design
A szomszédos lemezcölöpök közötti reteszelés egy másik fontos szempont a szerkezeti kialakításban. A reteszelésnek elég erősnek kell lennie ahhoz, hogy az oldalsó erőket átvigye a lapcölöpök között, és megakadályozza a fal szétválását. A retesz kialakításának azt is biztosítania kell, hogy a lapcölöpök könnyen és pontosan felszerelhetők legyenek.
Fal stabilitása
A konzolos cölöpfal stabilitása a tervezési folyamat egyik fő szempontja. Számos tényező befolyásolja a fal stabilitását, beleértve a beágyazás mélységét, a talaj tulajdonságait és az alkalmazott terheléseket.
Beágyazás mélysége
A fal stabilitása szempontjából döntő jelentőségű a lemezcölöpök talajba való beágyazásának mélysége. A beágyazási mélységnek elegendőnek kell lennie ahhoz, hogy kialakuljon az aktív földnyomásnak ellenálló passzív földnyomás, és megakadályozza a fal felborulását vagy elcsúszását.
A beágyazási mélység kialakítása az egyensúly elvén alapul, ahol a falra ható nyomatékok és erők összege nulla. A beágyazási mélység kiszámítható analitikai módszerekkel vagy numerikus elemzési technikákkal.
Csúszási és borulási stabilitás
A beágyazás mélysége mellett a fal csúszási és borulási stabilitását is ellenőrizni kell. A csúszási stabilitást a laphalom és a fal tövénél lévő talaj közötti súrlódási ellenállás biztosítja. A borulási stabilitás ellenőrzése az ellenállási nyomaték (a passzív földnyomás és a fal önsúlya miatt) és a borulási nyomaték (az aktív földnyomás miatt) összehasonlításával történik.
Víznyomás szempontok
Vízparti és ásatási projekteknél a víznyomás jelentős hatással lehet a konzolos lapos cölöpfal kialakítására. A víz jelenléte növelheti a falra ható oldalirányú erőket és csökkentheti a talaj effektív igénybevételét.
Hidrosztatikus nyomás
A hidrosztatikus nyomás a fal két oldalán lévő vízszintkülönbség miatt hat a lemezcölöp falára. A hidrosztatikus nyomást a víz mélysége és a víz egységnyi tömege alapján számítják ki. Ezt a nyomást hozzá kell adni az aktív földnyomáshoz a falra ható teljes oldalirányú erő kiszámításakor.
Szivárgás és pórusvíz nyomás
A talajon átszivárgó víz szintén befolyásolhatja a fal stabilitását. A szivárgás által generált pórusvíznyomás csökkentheti a talaj effektív feszültségét, ami viszont csökkentheti a passzív földnyomást és növelheti a falak meghibásodásának kockázatát.
A víznyomás hatásainak figyelembevétele érdekében olyan intézkedéseket lehet beépíteni a lemezcölöpök falának kialakításába, mint például a vízelvezető rendszerek. A vízelvezető rendszerek segíthetnek a hidrosztatikus nyomás és a pórusvíz nyomásának csökkentésében, ezáltal javítva a fal stabilitását.
Építési szempontok
A konzolos lemezcölöpfal tervezésénél figyelembe kell venni az építési folyamatot is. A lapcölöpöket úgy kell felszerelni, hogy biztosítsák a fal integritását és teljesítményét.
Telepítési mód
Számos módszer létezik a lapcölöpök felszerelésére, beleértve a hajtást, a vibrációt és a fúvókát. A beépítési mód kiválasztása a talajviszonyoktól, a lemezcölöpök típusától és a projekt követelményeitől függ.
Például sűrű talajban a meghajtási vagy vibrációs módszerek alkalmasabbak lehetnek, míg lágy talajokon a beépítési folyamat megkönnyítésére jetting alkalmazható. A beépítési módot körültekintően kell megválasztani, hogy minimálisra csökkentse a talaj zavarását és biztosítsa a lemezcölöpök megfelelő beállítását.
Minőségellenőrzés
Az építési folyamat során elengedhetetlen a minőségellenőrzés, hogy a lemezcölöpfal a tervezési követelményeknek megfelelően kerüljön beépítésre. Ez magában foglalja a lapcölöpök 垂直度, a reteszelő csatlakozás és a beágyazás mélységének ellenőrzését.
Következtetés
Összefoglalva, a konzolos lemezcölöpfal tervezése összetett folyamat, amely megköveteli a geotechnikai, szerkezeti és építési elvek alapos megértését. Lemezcölöpök beszállítójaként kulcsfontosságú szerepet játszunk a megfelelő termékek és műszaki támogatás biztosításában, hogy biztosítsuk a projekt sikerét.
A lemezcölöpök széles választékát kínáljuk, beleértveZ Metszetlap halom,U alakú acéllemez halom, és310 mm-es U típusú laphalom, amelyek különféle alkalmazásokra alkalmasak. Ha olyan projektet tervez, amelyhez konzolos cölöpfalra van szükség, kérjük, vegye fel velünk a kapcsolatot további információkért, és megbeszéljük konkrét igényeit. Szakértői csapatunk szívesen segít a megfelelő lapcölöpök kiválasztásában és műszaki tanácsadásban.
Hivatkozások
- Bowles, JE (1996). Alapítvány elemzése és tervezése. McGraw – Hill.
- Terzaghi, K., Peck, RB és Mesri, G. (1996). Talajmechanika a mérnöki gyakorlatban. John Wiley & Sons.
- Das, BM (2010). A geotechnikai tervezés alapelvei. Cengage Learning.
